GL6034 Пять оси высококачественной машины с ЧПУ
Описание продукта
Двойная версия 4 -оси, обрабатывающая гантри -центр GL6034 - это машина с тяжелой обработкой, которая имеет высокую скорость, высокую точность и высокую жесткость. Рабочий стол этой машины имеет не только большой размер, но и очень хорош в несущей способности. Размер рабочего стола составляет 6000 мм*2600 мм, а максимальная способность подшипника нагрузки составляет до 28T. Отличная грузоподъемность и размер рабочего стола очень подходят для тяжелой дополнительной обработки. Корпус машины изготовлен из высокой твердости и жесткости и был смягчен, чтобы гарантировать, что жесткость и стабильность тела сохраняются в лучшем состоянии. Расстояние оси x, y и z составляет 6200, 4000 и 1250.
Эта машина может быть выбрана 4 оси или 5 -оси версии на ваших требованиях к обработке.
Параметры продукта
| ЭЛЕМЕНТ | Модели | GL6034 |
| Рабочий стол (ширина*длина) | мм | 6000*2600 |
Максимальная нагрузка рабочего стола | Т | 28 |
| X/y/z axis езда | мм | 6200/4000/1250 |
| Расстояние от шпинделя Toworkbench | мм | 350-1600 |
Веретеное отверстие конус | - | BT50 |
Диапазон скорости веретена | R/мин | 4000 |
Передача коробки шпинделя | Ремень/прямой | Необязательный |
| X/y/z быстрое скорость подачи | м/мин | 8/10/10 |
Максимальная скорость подачи резки | м/мин | 7 |
| X/y/z Точность положения | мм | 0,021 |
| X/y/z Точность повторной позиции | мм | 0,02 |
| Машино -измерение | мм | 15000*7500*6500 |
| Вес машины | Т | 90 |
| Спрос на власть | КВА | ≥6 |
| Давление воздуха | м ³mim | ≥0,5 |

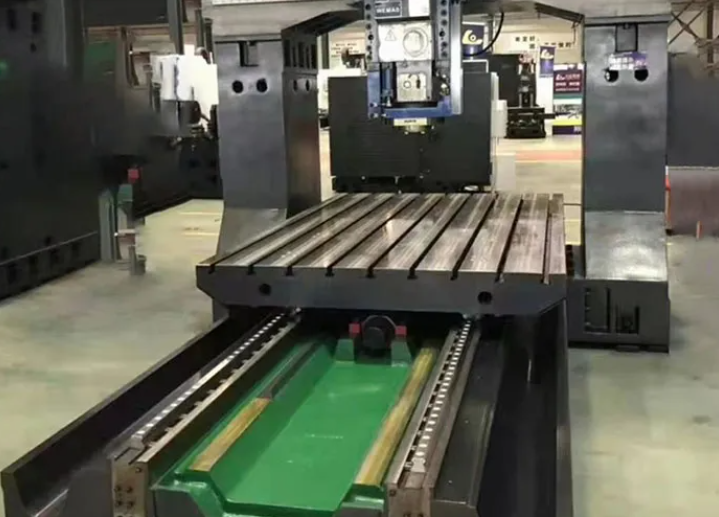

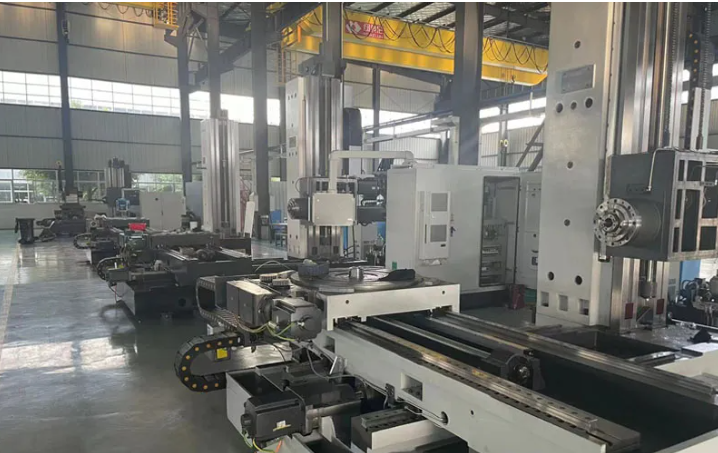

Производить детали
Стандартная конфигурация для серии Gantry
1. Система контроля температуры веретена
2. Центральная автоматическая система смазки
3. Полностью герметичный листовой металл
4. Режущая система жидкости (с насосом и баком)
5. Сильный двойной - спиральный железный чип
6. Цепочный конвейер железного чипа и собирает ведро
7. Фонд -болты и регулировочные винты
8. Регулирующий инструмент
9. Предупреждающие огни
10. Устройство очистки воздуха в воздухе
11. Автоматическая система сбоя питания
Дополнительная конфигурация для серии Gantry
1. 8000/10000 об/мин
2. Ручка и протяжение болта: DIN50/CAT50/ISO50
3. Увеличьте высоту колонны на 200 мм
4. 40 Tools Magazine Tool
5. XYZ Три оптическая линейка оси (Хайденхайн)
6. Функция компенсации тепловой компенсации веретенов.
7. Соединение ручки схемы масляной цепи
8. Система выходов с веретеном центральной воды
9. Автоматическое измерительное устройство длины инструмента
10. Устройство измерения автоматической заготовки
11. Роторный рабочий стол с ЧПУ
12. Диск типа масляный сепаратор воды
13. Система охлаждения распыления
