What Is A Machining Center

En la industria manufacturera moderna, los centros de procesamiento juegan un papel vital. Estas avanzadas máquinas CNC cambian el proceso de producción y proporcionan alta precisión, alta eficiencia y versatilidad. Exploremos cuáles son los centros de procesamiento, los diferentes tipos y cómo contribuyen a las industrias.

Conocer el Centro de procesamiento

Definición

El Centro de mecanizado es una máquina CNC altamente automatizada diseñada para realizar múltiples operaciones de mecanizado de piezas de trabajo en una sola configuración. Combina funciones de fresado, perforación, perforación y perforación, eliminando la necesidad de transferir piezas de trabajo entre diferentes Máquinas. Esto no solo ahorra tiempo, sino que también mejora la precisión del producto terminado, ya que hay menos espacio para cometer errores durante el cambio de configuración.

El papel de la tecnología CNC

Todos los centros de mecanizado funcionan bajo el control del sistema cnc. La tecnología CNC permite una programación precisa del Movimiento de la máquina. Operadores calificados crean modelos digitales de piezas utilizando software de diseño asistido por computadora (cad) y fabricación asistida por computadora (cam). A continuación, el software cam genera un programa que el sistema CNC interpreta para controlar el Movimiento de las herramientas de corte y las piezas de trabajo.

Tipo de centro de procesamiento

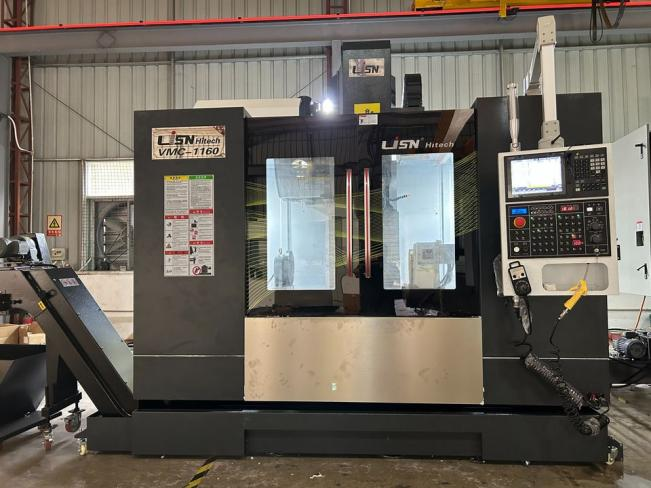

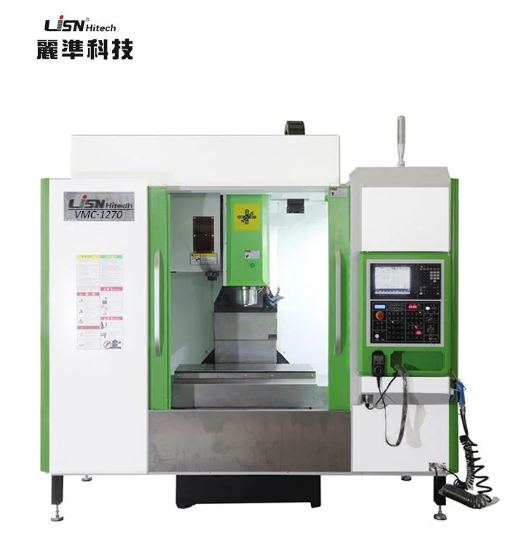

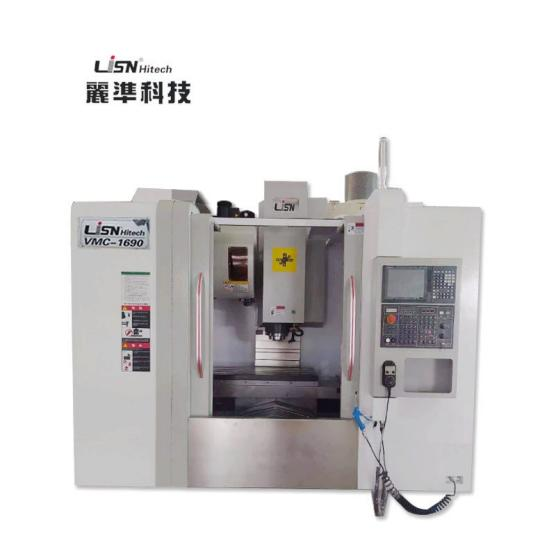

VMC (centro de mecanizado vertical)

Diseño y características

El VMC se caracteriza por su dirección vertical del eje principal. Las herramientas de Corte se instalan verticalmente, perpendiculares a la Mesa de trabajo. Este diseño facilita el acceso a la pieza desde múltiples lados para que sea adecuada para diversas operaciones. El VMC suele estar equipado con un dispositivo automático de cambio de herramientas que puede acomodar una variedad de herramientas de Corte. Algunos modelos avanzados incluso tienen un cuarto eje que permite procesar geometrías complejas.

Aplicación

El VMC es ampliamente utilizado en electrónica, fabricación de moldes y mecanizado general. En la industria electrónica, se utilizan para procesar piezas pequeñas y complejas de alta precisión. En la fabricación de moldes, VMC crea las cavidades y superficies complejas necesarias para los moldes.

Centro de mecanizado horizontal

Diseño y características

El HMC tiene un eje principal orientado horizontalmente. La pieza de trabajo se coloca generalmente en una bandeja que puede girar y moverse a lo largo de varios ejes. Este diseño proporciona una mejor descarga de chips, ya que los chips se desprenden de la zona de corte debido a la gravedad. El HMC es conocido por su capacidad para manejar piezas grandes y pesadas. También suelen tener cambiadores automáticos de paletas que permiten el procesamiento continuo.

Aplicación

El HMC se utiliza generalmente en las industrias aeroespacial, automotriz y de maquinaria pesada. En la industria aeroespacial, procesan componentes grandes como la carcasa del motor del avión. En la industria automotriz, HMC produce bloques de cilindros de motores y carcasas de transmisión.

Ventajas de los centros de procesamiento

Precisión

Tanto el VMC como el HMC ofrecen una precisión excepcional. El sistema de control CNC garantiza el movimiento preciso de las herramientas de corte, produciendo así piezas que cumplan con estrictas tolerancia. Esto es crucial en industrias como la aeroespacial y la fabricación de dispositivos médicos, e incluso las desviaciones más leves pueden tener graves consecuencias.

Eficiencia

Versátil

Los centros de procesamiento son muy versátiles. Pueden manipular diversos materiales, incluidos metales, plásticos y compuestos. Ya sea creando planos simples o formas 3D complejas, el Centro de mecanizado puede completar esta tarea.

Programación y operación

Programación

La programación del Centro de mecanizado implica la creación de un conjunto de instrucciones para el sistema cnc. Esto se hace generalmente con código g, que es el lenguaje de programación estandarizado de las máquinas cnc. El software CAD / CAM simplifica el proceso de programación generando código G a través de modelos digitales basados es es en piezas.

Acción

Una vez que el programa se carga en el sistema cnc, el Centro de mecanizado comienza a funcionar. El operador monitorea la máquina durante la Operación para comprobar si hay algún problema, como desgaste del cuchillo o vibración Anormal. El mantenimiento regular también es esencial para garantizar el buen funcionamiento de los centros de procesamiento.

Consideraciones de costes

Inversión inicial

Los costos de los centros de procesamiento pueden variar mucho. El VMC suele ser más asequible que el hmc, especialmente para modelos más pequeños. El costo se ve afectado por factores como el tamaño de la máquina, el número de ejes y el rendimiento del sistema cnc.

Ahorro a largo plazo

A pesar de la alta inversión inicial, los centros de procesamiento pueden aportar ahorros a largo plazo. Su eficiencia y precisión reducen los costes de producción minimizando el desperdicio y el retrabajo. también necesitan menos mano de obra porque pueden operar con una intervención mínima del operador.

Conclusiones

Los centros de mecanizado, que incluyen VMC y hmc, son herramientas esenciales en la fabricación moderna. las máquinas CNC utilizan tecnología avanzada para proporcionar precisión, eficiencia y versatilidad. Ya sea que se trate de la producción de pequeños componentes electrónicos o piezas de aviones grandes, los centros de procesamiento desempeñan un papel vital en la promoción de la innovación y la productividad en diversas industrias. Con los avances tecnológicos, podemos esperar que los centros de procesamiento se vuelvan más complejos, mejorando aún más sus capacidades e impactos en la industria manufacturera.
