¿Qué es la perforación y el centro de la máquina

En el paisaje dinámico de la fabricación CNC (Control Numérico por Computador), un centro de máquinas de perforación y golpeado se posiciona como un caballo de trabajo especializado, diseñado para sobresalir en la creación de agujeros y roscas internas con una precisión inigualable. Estas máquinas cubren la brecha entre las máquinas CNC de uso general y los centros de mecanizado totalmente integrados, ofreciendo un rendimiento optimizado para aplicaciones en las que la perforación y el torneado son operaciones centrales. Este blog explora la esencia de un centro de perforación y roscado, sus características técnicas y por qué es indispensable en la fabricación moderna.

Definir el Centro de Máquinas de Perforación y Tapeado

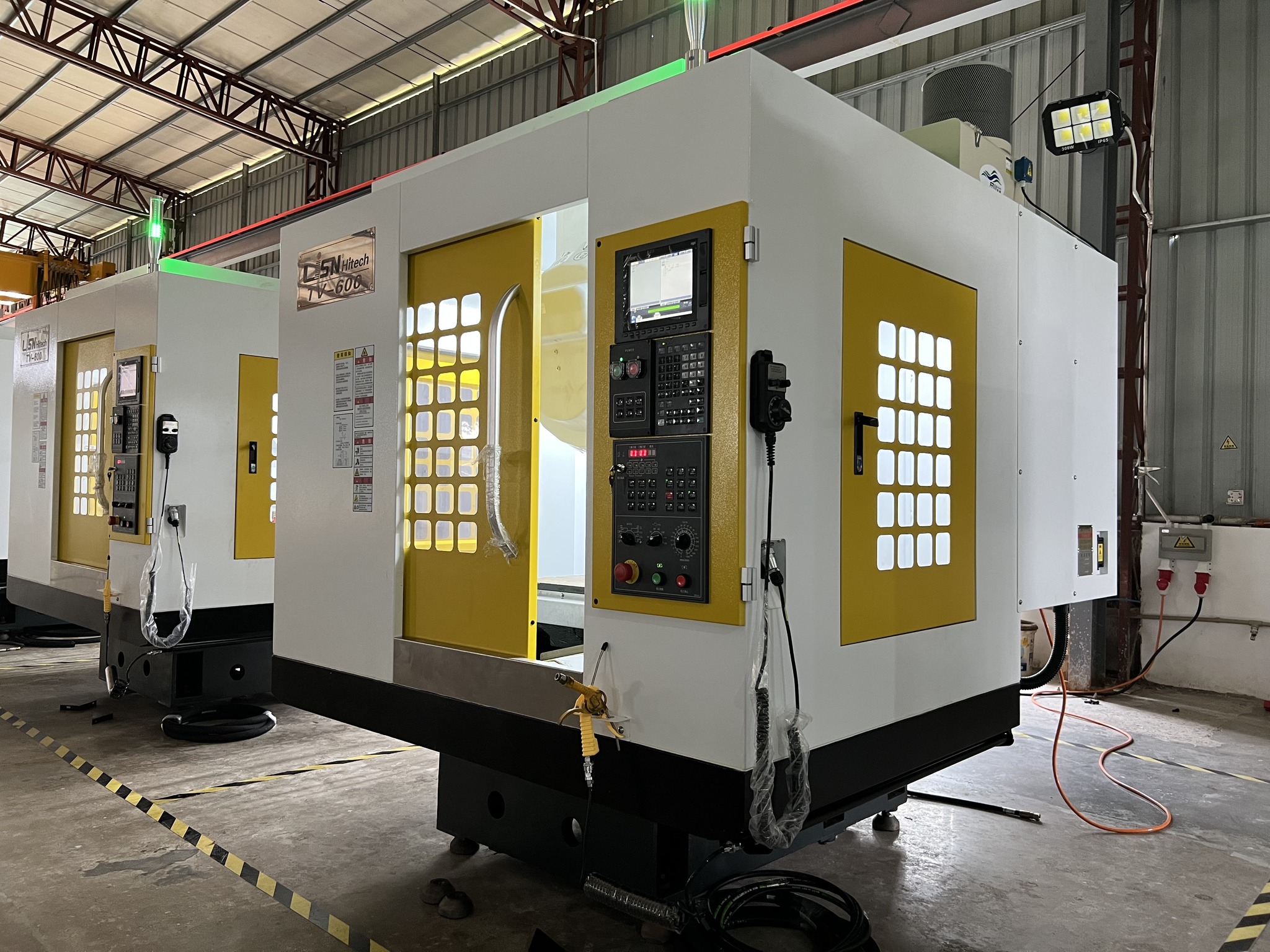

Un centro de máquina de perforación y roscado es una máquina CNC específicamente diseñada para realizar operaciones de perforación, roscado y relacionadas con velocidad y precisión. A diferencia de las máquinas CNC generales que pueden manejar estas tareas como parte de capacidades más amplias, estos centros están optimizados para hacer agujeros y roscar, a menudo con altas velocidades de husillo, cambios rápidos de herramientas y estructuras rígidas para minimizar la vibración. Por ejemplo, cuando se produce una placa de circuito con cientos de agujeros de montaje o un bloque de motor que requiere roscas de precisión, un centro de máquina de perforación y roscado puede completar la tarea en una fracción del tiempo en comparación con un molino CNC estándar.

Características técnicas que definen la eficiencia

El diseño de un centro de máquina de perforación y roscado está adaptado a las exigencias únicas de la producción de orificios y roscas:

Husillos de alta velocidad: las velocidades del husillo a menudo alcanzan de 10.000 a 20.000 RPM, lo que permite la eliminación rápida del material durante la perforación. Por ejemplo, el mecanizado de aluminio a altas velocidades reduce la acumulación de calor, evitando rebajas y manteniendo la calidad del orificio.
Capacidad de roscado rígido: A diferencia del roscado manual, estas máquinas coordinan la rotación del husillo y el movimiento lineal para lograr pasos de rosca precisos. Un centro de máquina de perforación y roscado puede roscar una rosca de 1/4-20 avanzando el grifo exactamente 0,05 pulgadas por rotación, asegurando una profundidad y forma de rosca consistentes.

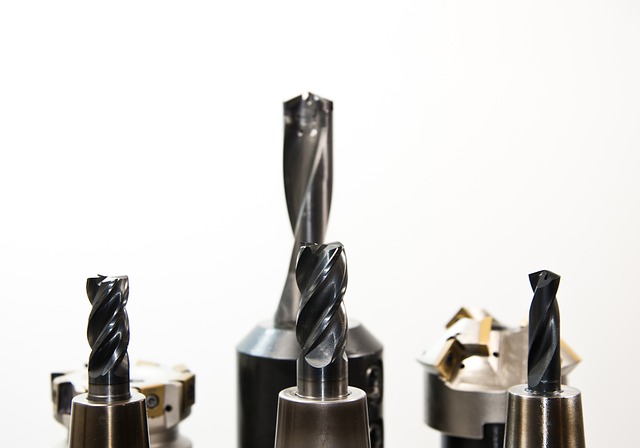

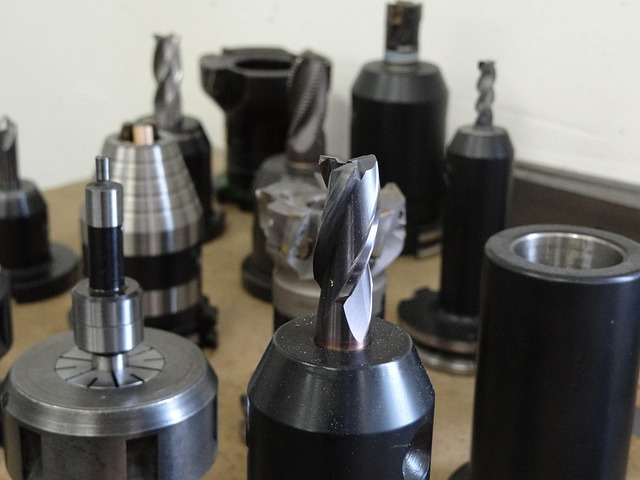

Cambiadores automáticos de herramientas: Estos sistemas albergan múltiples brocas y grifos, lo que permite a la máquina cambiar herramientas a mitad de operación. Para una pieza que requiere orificios de diferentes diámetros y roscas correspondientes, la máquina puede pasar de un taladro de 1/8 pulgada a un grifo #10-32 sin intervención manual, lo que mejora la eficiencia.
Movimientos de ejes de alta velocidad: Los ejes lineales (X, Y, Z) a menudo presentan velocidades de traversión rápidas (hasta 40 metros por minuto), minimizando el tiempo que se gasta en moverse entre los agujeros. Esto es crucial para la producción de alto volumen, donde la reducción del tiempo de no corte impacta directamente en el rendimiento.

Cómo las máquinas de perforación y torneado se centran en Excel en los flujos de trabajo CNC

La especialización de estos centros de maquinaria aborda desafíos clave en el mecanizado CNC:
Reducción del tiempo de ciclo: mediante la optimización para la perforación y el roscado, completan estas operaciones más rápidamente que las máquinas CNC de uso general. Un molino CNC estándar puede tardar 30 segundos en taladrar y tocar un orificio, mientras que un centro dedicado puede lograr lo mismo en 15 segundos, duplicando la productividad para las piezas con agujeros intensivos.
Mejora de la precisión: los marcos rígidos y las guías lineales de alta precisión aseguran que las posiciones de los agujeros sean precisas dentro de ±0,02 mm. En aplicaciones aeroespaciales, donde los orificios para los sujetadores deben alinearse perfectamente a través de múltiples componentes, esta precisión no es negociable.
Optimización de la vida útil de la herramienta: los controles especializados del husillo ajustan la velocidad y las velocidades de alimentación en función de las propiedades del material. La perforación de acero inoxidable, por ejemplo, requiere velocidades más bajas para evitar el sobrecalentamiento de la herramienta, un parámetro que un centro de máquina de perforación y roscado gestiona automáticamente, extendiendo la vida útil de la herramienta en un 30% en comparación con los ajustes manuales.

Aplicaciones industriales: donde la especialización brilla

Los centros de máquinas de perforación y roscado son fundamentales en industrias donde la calidad de los agujeros y roscas afecta directamente al rendimiento del producto:

Fabricación de electrónica: Producción de placas de circuito impreso (PCB) con miles de orificios pasantes para el montaje de componentes. Un centro de máquina de perforación y roscado puede perforar microagujeros (tan pequeños como 0,1 mm) con la consistencia necesaria para conexiones eléctricas fiables.
Producción de motores de automóviles: Mecanizado de cabezales de cilindros con intrincados pasajes de refrigerante y orificios de pernos. Estas máquinas pueden perforar docenas de agujeros en patrones precisos, lo que garantiza la compatibilidad con juntas y sujetadores para un funcionamiento sin fugas.

Fabricación de dispositivos médicos: Creación de instrumentos quirúrgicos con hilos pequeños para componentes desmontables. Un centro de máquina de perforación y roscado puede roscar de 2 a 56 roscas (paso extremadamente fino) en titanio, un material notorio por sus desafíos de mecanizado, con la precisión necesaria para el montaje estéril.
Carcasa de electrónica de consumo: fresado de estuches de smartphone de aluminio con orificios de montaje para botones y puertos. La alta velocidad de la máquina permite una producción rápida mientras mantiene las tolerancias ajustadas necesarias para una integración sin costuras de componentes.

Integración de Centros de Perforación y Tapeado en Ecosistemas CNC

Estos centros de máquina a menudo funcionan como parte de una línea de producción CNC más amplia:
Fabricación celular: En una planta de piezas automotrices, un centro de máquina de perforación y roscado podría trabajar junto a un tornillo CNC y un centro de fresado, cada uno especializado en operaciones específicas para crear un componente completo.
Sistemas de mecanizado híbridos: Algunos centros avanzados combinan perforación/roscado con capacidades de fresado o torneado, lo que permite mecanizar piezas complejas en una única configuración. Por ejemplo, un cuerpo de válvula podría ser fresado para dar forma, perforado para pasajes de fluido y roscado para conectores, todo en la misma máquina.

Fabricación sin iluminación: Con la carga automatizada de materiales y el monitoreo de herramientas, estos centros pueden operar sin supervisión, lo que es ideal para la producción en gran volumen. Un fabricante de accesorios de plomería podría ejecutar una flota de centros de máquinas de perforación y roscado durante la noche, produciendo miles de accesorios roscados sin intervención manual.

Conclusión

Un centro de máquina de perforación y roscado es más que una máquina CNC especializada; es una solución para la producción de agujeros y roscas de precisión en una era de requisitos de fabricación exigentes. El enfoque en estas operaciones básicas ofrece velocidad, precisión y eficiencia que las máquinas CNC de uso general no pueden igualar. Desde los microagujeros en la electrónica hasta los hilos críticos en los componentes aeroespaciales, estos centros demuestran que en la fabricación, la especialización a menudo es la clave de la excelencia. A medida que las industrias continúan exigiendo tolerancias más estrictas y velocidades de producción más altas, el centro de máquinas de perforación y roscado seguirá siendo un activo indispensable en el paisaje de fabricación CNC.
