¿Qué es la perforación en la máquina CNC

En el paisaje impulsado por la precisión de la fabricación CNC (Computer Numerical Control), la perforación sirve como una operación fundamental que transforma los diseños digitales en componentes funcionales con una precisión sin igual. A diferencia de la perforación manual, que se basa en la destreza humana, la perforación en una máquina CNC aprovecha sistemas de control automatizados para lograr resultados consistentes y repetibles, lo que la convierte en una piedra angular de la producción moderna. Este blog profundiza en la mecánica, las aplicaciones y las ventajas de la perforación en máquinas CNC, destacando cómo este proceso remodela la eficiencia de fabricación.

La esencia de la perforación CNC: precisión a través de la automatización

La perforación en una máquina CNC implica el uso de una broca giratoria para crear orificios cilíndricos, con el controlador de la máquina gestionando cada parámetro, desde las coordenadas del orificio hasta la profundidad y el diámetro. Esta automatización elimina el error humano, asegurando que cada orificio coincida con la especificación de diseño dentro de micras. Por ejemplo, un centro de mecanizado CNC que produce colectores hidráulicos puede perforar docenas de orificios que se cruzan para canales de fluidos, cada uno posicionado dentro de ±0,01 mm del modelo CAD, un nivel de precisión inalcanzable a través de métodos manuales. El resultado es la consistencia de lote a lote, crítica para las industrias donde la interoperabilidad de los componentes no es negociable.

La mecánica: cómo las máquinas CNC ejecutan la perforación con precisión

En el núcleo de la perforación CNC se encuentra la integración sin problemas de hardware mecánico y control digital:

Rotación del husillo y optimización de la alimentación

El husillo de la máquina CNC sostiene la broca y la gira a velocidades programadas (RPM), mientras que los ejes lineales (X, Y, Z) posicionan la herramienta con precisión submilimétrica. La velocidad de alimentación, la velocidad a la que el trozo avanza en el material, se adapta a la dureza del material. Por ejemplo, la perforación de titanio en un torno CNC puede requerir 3.000 RPM y una velocidad de alimentación de 0,03 mm/rev para evitar el sobrecalentamiento de la herramienta, mientras que el aluminio se puede perforar a 8.000 RPM con una alimentación de 0,1 mm/rev para una eficiencia óptima.

Programación de rutas de herramientas

Los ingenieros utilizan el software de fabricación asistida por computadora (CAM) para generar código G que dicta las posiciones de los agujeros, las profundidades y las secuencias de perforación. La máquina CNC ejecuta estas instrucciones, priorizando las trayectorias de la herramienta para minimizar el tiempo de viaje. En un soporte aeroespacial con cientos de agujeros de aclaramiento, la máquina puede seguir un patrón en espiral o rejilla, lo que garantiza una eliminación uniforme de material y reduce el tiempo de ciclo hasta en un 40% en comparación con la planificación manual.

Control de profundidad y perforación de peck

Para los agujeros profundos (profundidad > 3 veces el diámetro), las máquinas CNC emplean la "perforación con pico", retrayendo periódicamente la broca para limpiar las virutas y disipar el calor. Esto evita la acumulación de virutas que podrían fracturar la broca o distorsionar la geometría del orificio, una técnica vital en la fresadora CNC cuando se crean orificios profundos para pernos de anclaje en maquinaria pesada.

Componentes clave que impulsan la excelencia en perforación CNC

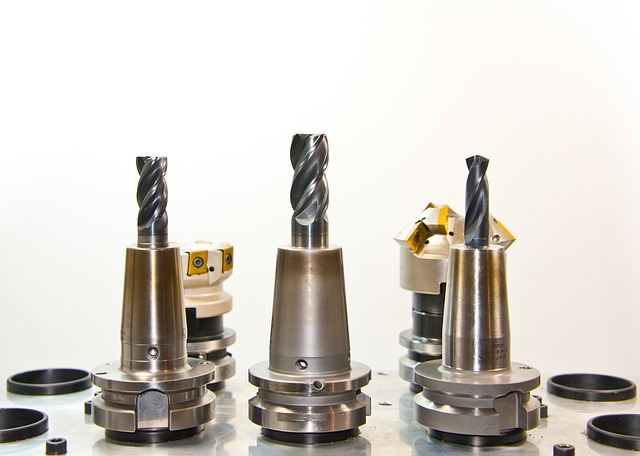

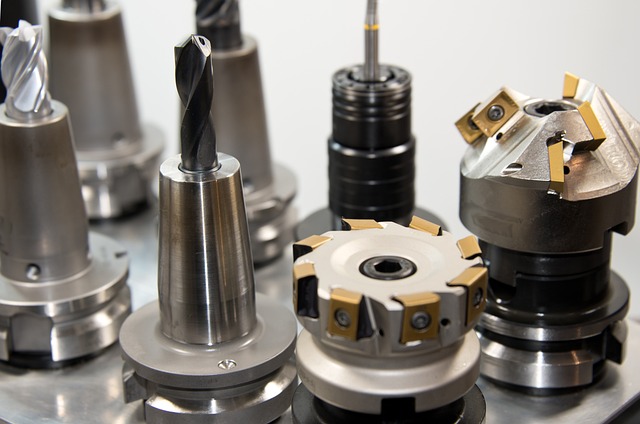

Perforadores y soportes de herramientas

Los bits de acero de alta velocidad (HSS) o carburo se eligen en función de las propiedades del material: HSS para metales más blandos como cobre, carburo para acero endurecido o titanio. Los soportes de herramientas como los pernos (en molinos) o las torretas (en tornos) aseguran la broca con un mínimo agotamiento, típicamente <0,01 mm, para evitar vibraciones que puedan comprometer la rectitud del orificio.

Montaje de husillo

La precisión del husillo de una máquina CNC es crítica para la concentricidad del orificio. Las máquinas con rodamientos de cerámica pueden mantener una precisión de rotación dentro de 5 micras, esencial para los orificios que deben alinearse con los componentes de acoplamiento. Por ejemplo, un enrutador CNC que perfora microagujeros en obleas semiconductoras se basa en tal precisión para evitar cortocircuitos eléctricos.

Sistemas de retroalimentación

Los servomotores con codificadores proporcionan datos de posición en tiempo real al controlador CNC, lo que permite ajustes dinámicos. Si una inclusión de material duro hace que la broca se desvíe, el sistema modifica instantáneamente las velocidades de alimentación para mantener la precisión del orificio, una capacidad adaptativa ausente en la perforación manual.

Ventajas de la perforación CNC sobre los métodos manuales

Consistencia sin igual

La automatización CNC asegura que cada orificio en un lote de 10.000 partes coincida con el diseño, reduciendo el retrabalón y el desperdicio de materiales. La perforación manual, por el contrario, podría producir una tasa de defecto del 5% en aplicaciones de alta precisión.

Velocidad y productividad

Un enrutador CNC puede perforar 500 agujeros en un panel de muebles en 3 minutos, mientras que la perforación manual tardaría más de 45 minutos. Para la producción en masa, esto se traduce en un rendimiento 10 veces mayor.

Manejo de geometría compleja

Las máquinas CNC de 5 ejes pueden perforar agujeros en ángulo en superficies curvas, como las hojas de turbina, inclinando el husillo manteniendo el control de profundidad, una capacidad imposible con configuraciones manuales.

Mejora de la seguridad y la eficiencia laboral

Los operadores ya no interactúan con herramientas rotativas, lo que reduce los riesgos de lesiones. Un operador puede monitorear múltiples máquinas CNC simultáneamente, optimizando los costos de mano de obra en configuraciones de alto volumen.

Factores que dan forma a la calidad de la perforación CNC

Características del material

Los materiales duros como Inconel requieren RPM y velocidades de alimentación más bajas para prevenir el fallo de la herramienta, mientras que los plásticos necesitan velocidades más altas para evitar la fusión. Las máquinas CNC con sistemas de control adaptativos pueden ajustar parámetros a la vuelta basándose en la retroalimentación del material en tiempo real.

Monitoreo del estado de la herramienta

Las máquinas CNC avanzadas utilizan sensores para detectar el desgaste de la broca, desencadenando automáticamente cambios de herramienta cuando el rendimiento se degrada. Esto evita rebajas, agujeros de gran tamaño o roturas catastróficas de herramientas.

Estrategias de refrigerante/lubricación

El refrigerante de inundación es ideal para la perforación de acero para reducir el calor, mientras que la lubricación de niebla se adapta al aluminio para prevenir la adhesión de las virutas. Algunos molinos CNC incluso utilizan refrigeración criogénica (nitrógeno líquido) para materiales exóticos como el titanio, lo que prolonga la vida útil de la herramienta en un 200%.

Conclusión

La perforación en una máquina CNC representa la fusión de precisión mecánica e inteligencia digital, elevando una operación de fabricación fundamental a un arte de consistencia y eficiencia. Desde motores automotrices hasta implantes médicos, la perforación CNC ofrece la precisión que exigen las industrias modernas. A medida que las máquinas CNC evolucionan con controladores más rápidos, trayectorias de herramientas optimizadas por IA y redes de sensores inteligentes, el futuro de la perforación promete tolerancias aún más estrictas, tiempos de ciclo más cortos y la capacidad de abordar geometrías que antes se pensaban imposibles. En la era de la Industria 4.0, la perforación CNC no es solo un proceso, es una piedra angular de la innovación de fabricación.
