ما هي آلة VMC
في المشهد الديناميكي للتصنيع الحديث ، أدت تكنولوجيا CNC (التحكم الرقمي بالكمبيوتر) إلى ثورة في طريقة صنع المنتجات. من بين أنواع مختلفة من آلات CNC ، تبرز VMC (مركز التصنيع العمودي) كأداة متعددة الاستخدامات ومستخدمة على نطاق واسع. ستستكشف هذه المدونة ماهية آلة VMC ومبادئ عملها وميزاتها الرئيسية ومزاياها وتطبيقاتها.
تعريف آلة VMC
آلة VMC هي نوع من آلة CNC حيث يتم توجيه محور المغزل عموديًا. على عكس مراكز التصنيع الأفقي، في VMC، تتحرك أداة القطع للأعلى والأسفل على طول المحور العمودي بينما يتم تأمين قطعة العمل على طاولة يمكن أن تتحرك أفقيا على طول محوري X و Y. يوفر هذا الاتجاه العمودي للمدمج العديد من الفوائد الفريدة ويجعل آلات VMC مناسبة لمجموعة واسعة من عمليات التصنيع.
يتم تجهيز آلات VMC بأنظمة التحكم المتقدمة التي تفسر التعليمات المبرمجة مسبقا، عادة في شكل رمز G. هذه التعليمات توجه حركة محاور الآلة، والتحكم في سرعة المغزل، وإدارة تشغيل أدوات القطع، مما يتيح عمليات التصنيع الآلية والدقيقة للغاية.
يتم تجهيز آلات VMC بأنظمة التحكم المتقدمة التي تفسر التعليمات المبرمجة مسبقا، عادة في شكل رمز G. هذه التعليمات توجه حركة محاور الآلة، والتحكم في سرعة المغزل، وإدارة تشغيل أدوات القطع، مما يتيح عمليات التصنيع الآلية والدقيقة للغاية.
كيف تعمل آلات VMC
يبدأ تشغيل آلة VMC بمرحلة التصميم والبرمجة. باستخدام برنامج التصميم بمساعدة الكمبيوتر (CAD) ، يقوم المهندسون بإنشاء نماذج رقمية مفصلة للأجزاء التي سيتم تصنيعها. ثم يتم نقل هذه النماذج إلى برنامج التصنيع بمساعدة الكمبيوتر (CAM) ، الذي يولد برنامج G-code. يأخذ برنامج CAM في الاعتبار عوامل مثل خصائص المواد وعمليات التصنيع المطلوبة (مثل الطحن أو الحفر أو النقر) وقدرات آلة VMC.
بمجرد أن يكون برنامج G-code جاهزًا ، يتم تحميله في نظام التحكم في جهاز VMC. يتم تثبيت قطعة العمل بشكل آمن على طاولة الآلة باستخدام التركيبات أو المشابك. مع بدء تشغيل الجهاز، يرسل نظام التحكم إشارات كهربائية إلى محركات السيرفو، والتي تدفع حركة محاور X و Y و Z. الدوار العمودي ، الذي يحمل أداة القطع ، يدور بسرعات عالية ، وبينما يتحرك على طول المسارات المبرمجة ، يزيل المادة من قطعة العمل ، ويشكلها تدريجيا إلى الجزء المطلوب.
خلال عملية التصنيع ، تراقب أجهزة الاستشعار على آلة VMC باستمرار معايير مختلفة مثل موقع الأداة وحمولة المغزل ودرجة الحرارة. إذا تم اكتشاف أي انحرافات عن القيم المبرمجة ، يمكن لنظام التحكم إجراء تعديلات في الوقت الحقيقي لضمان دقة وجودة المعالجة.
الميزات الرئيسية لآلات VMC

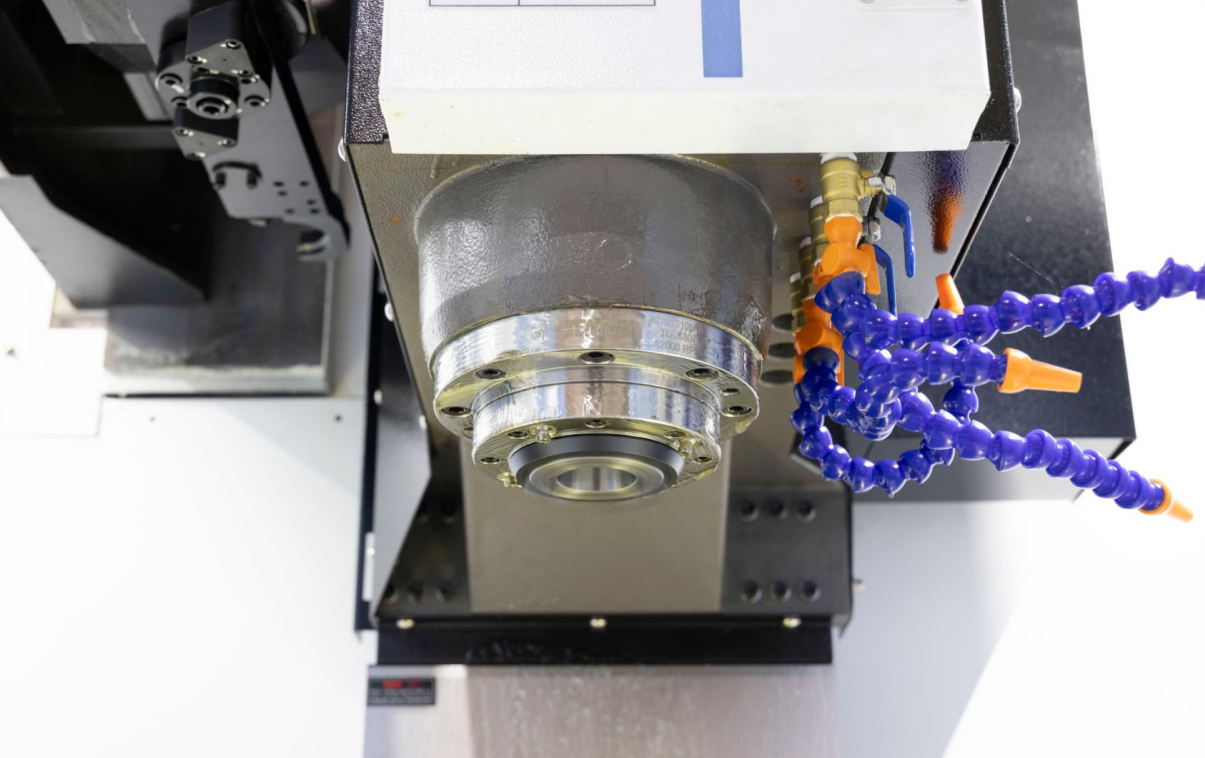

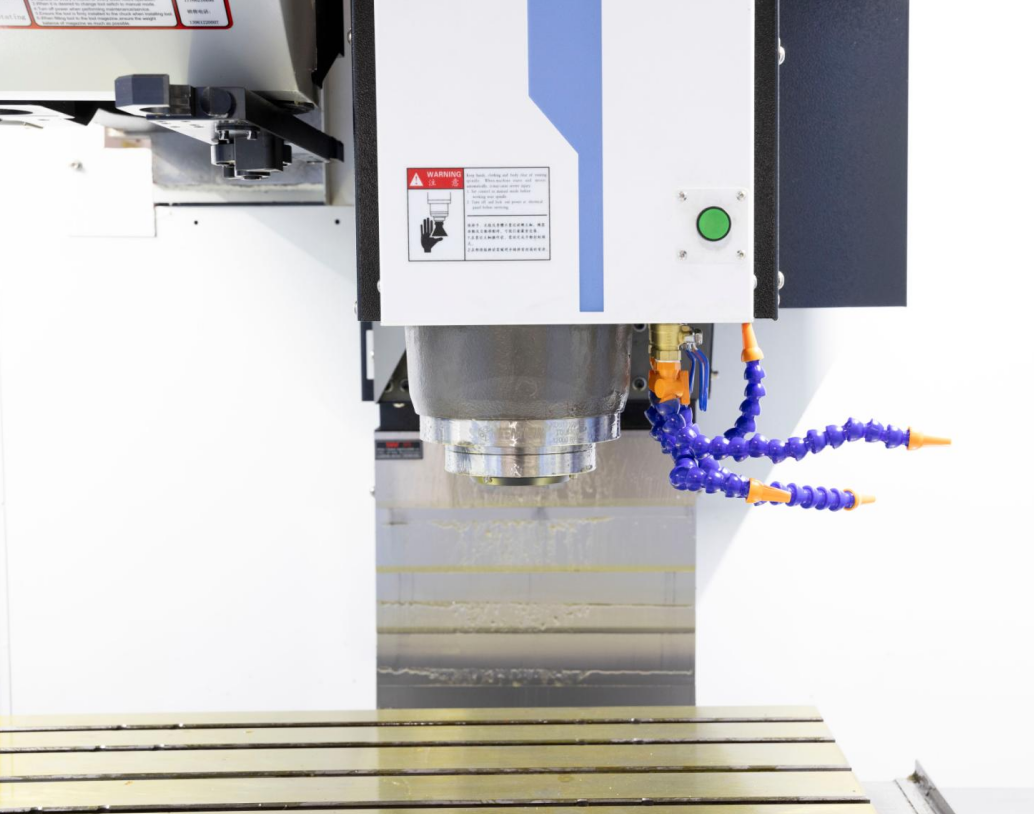

تكوين المغزل العمودي
الميزة الأكثر تميزا لأجهزة VMC هي اتجاهها العمودي. يسمح هذا الإعداد بسهولة تحميل وتفريغ قطع العمل ، حيث يمكن الوصول بسهولة إلى السطح العلوي لقطعة العمل. كما أنه يبسط عملية التفتيش البصري أثناء التصنيع ، مما يتيح للمشغلين مراقبة التقدم عن كثب. بالإضافة إلى ذلك ، فإن المغزل العمودي مناسب بشكل جيد للعمليات التي تتطلب الجاذبية للمساعدة في إزالة الشريحة ، مما يضمن عملية معالجة أنظف وأكثر كفاءة.
محاور متعددة
معظم آلات VMC مجهزة بثلاثة محاور على الأقل (X و Y و Z) ، ولكن العديد من النماذج المتقدمة يمكن أن يكون لها محاور إضافية ، مثل محاور A و B للحركة الدوارة. يوفر وجود محاور متعددة مرونة أكبر في معالجة الهندسات المعقدة. على سبيل المثال، مع آلة VMC ذات 5 محاور، يمكن معالجة الأجزاء ذات الأشكال والمخططات المعقدة في إعداد واحد، مما يقلل من الحاجة إلى عمليات متعددة وتحسين الدقة.
تغييرات الأدوات التلقائية
وغالبا ما تكون آلات VMC مجهزة بمبادلات الأدوات التلقائية. يمكن لهذه الأنظمة أن تحمل مجموعة متنوعة من أدوات القطع ، ويمكن للآلة اختيار وتغيير الأداة المناسبة تلقائيًا أثناء عملية التصنيع وفقًا لمتطلبات البرنامج. هذه الميزة تقلل بشكل كبير من وقت التوقف بين عمليات التصنيع المختلفة، وتعزيز الإنتاجية وتسمح بإنتاج أجزاء أكثر تعقيدا مع ميزات متعددة.
تطبيقات آلات VMC
في قطاع السيارات، تستخدم آلات VMC لإنشاء كتل المحركات ومكونات ناقل الحركة وقطع غيار السيارات المخصصة. تساعد في تحقيق المستويات العالية من الدقة المطلوبة لأداء المحرك وضمان الجودة المتسقة للأجزاء المنتجة بشكل كبير.
كما تستفيد صناعة الإلكترونيات من آلات VMC ، والتي تستخدم في تصنيع مكونات مثل غلافات لوحات الدوائر ، وأجزاء دقيقة للموصلات ، ومصارف الحرارة. بالإضافة إلى ذلك ، في صناعة تصنيع القوالب والموارد ، تلعب آلات VMC دورًا حاسمًا في إنشاء القوالب والموارد المعقدة بدقة عالية ، مما يتيح إنتاج منتجات بلاستيكية ومعدنية عالية الجودة.
كما تستفيد صناعة الإلكترونيات من آلات VMC ، والتي تستخدم في تصنيع مكونات مثل غلافات لوحات الدوائر ، وأجزاء دقيقة للموصلات ، ومصارف الحرارة. بالإضافة إلى ذلك ، في صناعة تصنيع القوالب والموارد ، تلعب آلات VMC دورًا حاسمًا في إنشاء القوالب والموارد المعقدة بدقة عالية ، مما يتيح إنتاج منتجات بلاستيكية ومعدنية عالية الجودة.
استنتاج
استنتاج

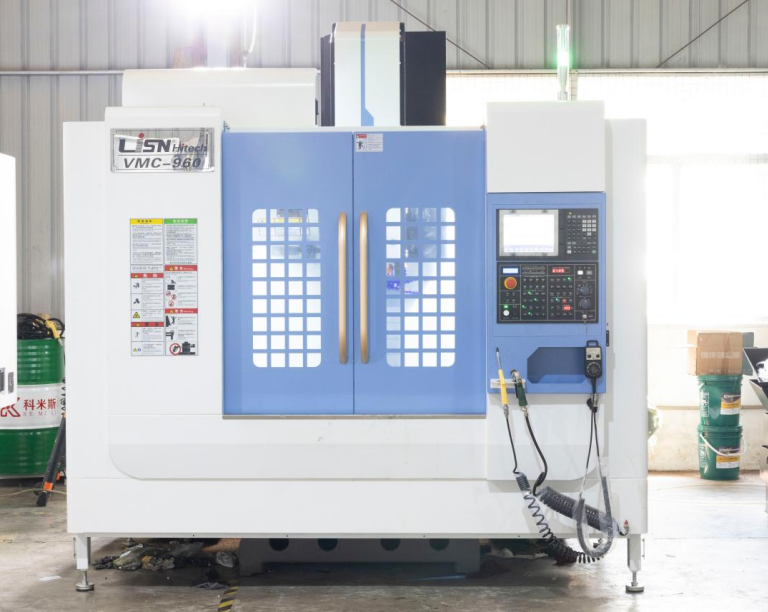

باختصار، آلة VMC هي آلة CNC قوية ومتنوعة الاستخدامات مع تكوين عمودي. مبادئ العمل المتقدمة والميزات الرئيسية والعديد من المزايا تجعلها أصلا قيما في التصنيع الحديث. مع مجموعة واسعة من التطبيقات عبر مختلف الصناعات، لا تزال آلة VMC تلعب دورا حيويا في دفع الابتكار والكفاءة في عالم التصنيع. ومع تقدم التكنولوجيا، من المرجح أن تصبح آلات VMC أكثر تطوراً، مما يزيد من توسيع قدراتها وتطبيقاتها.
باختصار، آلة VMC هي آلة CNC قوية ومتنوعة الاستخدامات مع تكوين عمودي. مبادئ العمل المتقدمة والميزات الرئيسية والعديد من المزايا تجعلها أصلا قيما في التصنيع الحديث. مع مجموعة واسعة من التطبيقات عبر مختلف الصناعات، لا تزال آلة VMC تلعب دورا حيويا في دفع الابتكار والكفاءة في عالم التصنيع. ومع تقدم التكنولوجيا، من المرجح أن تصبح آلات VMC أكثر تطوراً، مما يزيد من توسيع قدراتها وتطبيقاتها.
