O que é um centro de máquinas

No cenário dinâmico da fabricação moderna, o termo CNC (Controle Numérico Computacional) tornou-se sinônimo de inovação e eficiência. Entre a gama diversificada de máquinas CNC, os centros de máquinas são um testemunho notável dos avanços na tecnologia de usinagem. Este blog tem como objetivo responder de forma abrangente à pergunta "O que é um centro de máquinas?" mergulhando em sua definição, estrutura, princípios de trabalho, vantagens e aplicações.

Definir o Centro da Máquina

Um centro de máquinas é uma máquina CNC altamente sofisticada projetada para executar várias operações de usinagem em uma peça de trabalho dentro de uma única configuração. Ao contrário das ferramentas de usinagem tradicionais que são limitadas a uma ou duas tarefas específicas, os centros de máquinas integram funções como fresagem, perfuração, rosqueamento, mandrilamento e fresagem. Esta versatilidade elimina a necessidade de transferir a peça entre diferentes máquinas, economizando tempo significativo e reduzindo o potencial de erros causados por várias configurações. Em sua essência, um centro de máquinas é uma unidade de fabricação independente que combina automação, precisão e flexibilidade para agilizar o processo de produção.

Estrutura e componentes-chave

O Sistema do Eixo

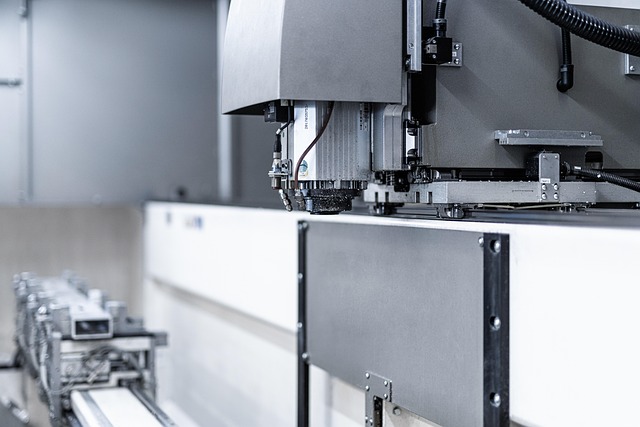

O eixo é o coração de um centro de máquina. Segura a ferramenta de corte e gira-a a altas velocidades, permitindo a remoção do material da peça de trabalho. Os centros de máquinas modernos são equipados com fusos de alto desempenho que podem alcançar velocidades que variam de algumas centenas a dezenas de milhares de rotações por minuto (RPM), dependendo da aplicação. As capacidades de potência e velocidade do eixo são cruciais para lidar com vários materiais, desde metais macios a ligas duras. Além disso, sistemas avançados de fuso muitas vezes incorporam recursos como mecanismos automáticos de fixação e desmontagem de ferramentas, garantindo trocas rápidas e seguras de ferramentas.

Troca Automática de Ferramentas (ATC)

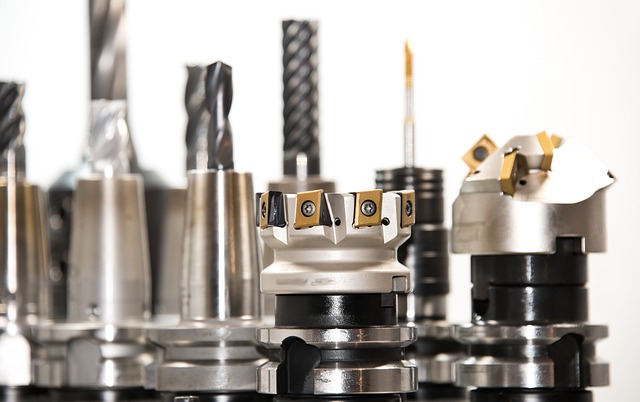

O Trocador Automático de Ferramentas é uma característica definidora dos centros de máquinas. O ATC atua como uma unidade de armazenamento para uma variedade de ferramentas de corte, normalmente abrigando entre 12 e mais de 100 ferramentas, dependendo do tamanho e complexidade da máquina. Quando o programa CNC exige uma mudança de ferramenta, o ATC seleciona precisamente a ferramenta necessária e substitui a atual no eixo. Esse processo automatizado ocorre em segundos, minimizando o tempo de inatividade e permitindo que o centro da máquina transfira perfeitamente entre diferentes operações de usinagem. A capacidade de armazenar e acessar rapidamente várias ferramentas aumenta a versatilidade e produtividade da máquina.

Configuração da Mesa de Trabalho e do Eixo

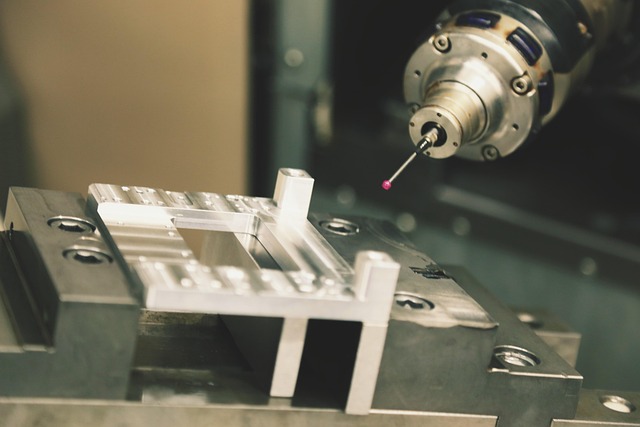

A mesa de trabalho de um centro de máquinas serve como a plataforma para manter a peça firmemente no lugar durante a usinagem. Pode mover-se ao longo de vários eixos, geralmente incluindo os eixos X, Y e Z, que controlam o movimento linear no espaço tridimensional. Alguns centros de máquinas avançados também apresentam eixos rotativos adicionais, como os eixos A, B ou C, permitindo usinagem mais complexa e precisa de geometrias complexas. O movimento desses eixos é controlado pelo sistema CNC, que usa servo motores e mecanismos de feedback precisos para garantir o posicionamento preciso da ferramenta de corte em relação à peça de trabalho.

Sistema de controlo CNC

O sistema de controle CNC é o cérebro do centro da máquina. Ele interpreta os programas G-code gerados pelo software CAD/CAM, que contêm instruções detalhadas para o processo de usinagem. O sistema de controle envia sinais elétricos para os vários componentes do centro da máquina, como fuso, servo motores e ATC, coordenando seus movimentos para executar as operações programadas. Os modernos sistemas de controle CNC oferecem interfaces de usuário intuitivas, permitindo que os operadores insiram facilmente programas, monitorem o processo de usinagem em tempo real e façam ajustes conforme necessário. Eles também incorporam recursos avançados como detecção de erros e algoritmos de compensação para garantir alta precisão e confiabilidade.

Princípios de trabalho

A operação de um centro de máquinas começa com a criação de um modelo digital da peça usando software CAD. Este modelo é então processado pelo software CAM, que gera o programa G-code que traduz o projeto em uma série de instruções para o centro da máquina. Uma vez que o programa é transferido para o sistema de controle CNC, o centro da máquina ganha vida.

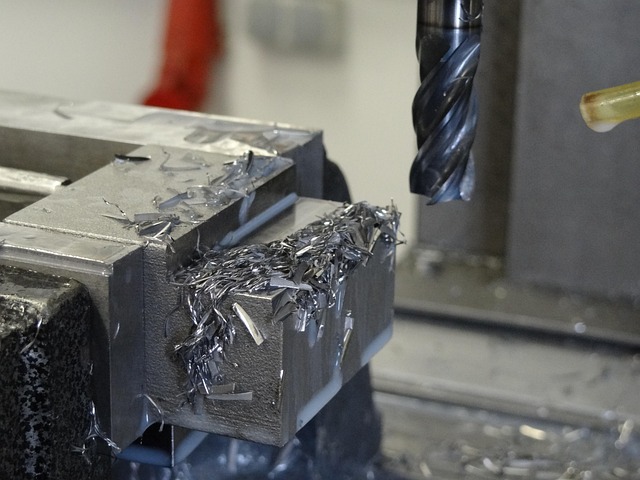

O sistema de controle CNC lê as instruções do código G linha por linha e envia comandos para os componentes relevantes. O eixo começa a girar na velocidade especificada e a mesa de trabalho posiciona a peça com precisão. À medida que o processo de usinagem avança, o ATC muda automaticamente as ferramentas de acordo com os requisitos do programa. A ferramenta de corte segue os caminhos programados da ferramenta, removendo o material da peça de trabalho para criar a forma e as características desejadas. Durante todo o processo, o sistema de controle CNC monitora continuamente a posição e o desempenho da máquina, fazendo ajustes em tempo real para manter a precisão e garantir a qualidade da peça acabada.

Vantagens dos centros de máquinas

Alta Produtividade

Ao executar várias operações em uma única configuração, os centros de máquinas reduzem significativamente o tempo de produção. A eliminação de mudanças manuais de ferramentas e a necessidade de transferir peças entre máquinas minimiza o tempo de inatividade e aumenta o rendimento geral do processo de fabricação. Isso torna os centros de máquinas ideais para produção de alto volume, onde a eficiência é crucial.

Precisão e consistência

A combinação de controle CNC avançado e componentes de alta precisão garante que os centros de máquinas possam produzir peças com tolerâncias apertadas e qualidade consistente. A capacidade de repetir as mesmas operações de usinagem com alta precisão lote após lote é essencial para indústrias como automotiva, aeroespacial e fabricação de dispositivos médicos, onde a precisão não é negociável.

Flexibilidade

Os centros de máquinas oferecem flexibilidade excepcional em termos dos tipos de peças que podem produzir. Com uma simples mudança do programa G-code, um centro de máquinas pode mudar de fabricação de um tipo de peça para outro, tornando-o adequado tanto para produção personalizada em pequenos lotes quanto para corridas de fabricação em grande escala. Esta adaptabilidade permite que os fabricantes respondam rapidamente às mudanças das demandas do mercado e às exigências dos clientes.

Redução dos custos laborais

A automação fornecida pelos centros de máquinas reduz a necessidade de trabalho manual extenso. Uma vez configurado o programa, a máquina pode funcionar sem supervisão por longos períodos, exigindo apenas supervisão ocasional. Isso não só economiza em custos trabalhistas, mas também reduz o potencial de erro humano, melhorando ainda mais a qualidade e confiabilidade do processo de produção.

Conclusão

Em conclusão, um centro de máquinas é uma máquina CNC altamente avançada que combina versatilidade, precisão e automação para revolucionar o processo de fabricação. Sua estrutura e capacidades únicas o tornam um ativo inestimável em uma ampla gama de indústrias, desde automotiva e aeroespacial até dispositivos médicos e fabricação de moldes. À medida que a tecnologia continua a evoluir, os centros de máquinas provavelmente se tornarão ainda mais sofisticados, aumentando ainda mais sua produtividade e capacidades. Entender o que é um centro de máquinas e como ele opera é essencial para qualquer pessoa envolvida na fabricação moderna, pois representa a vanguarda da tecnologia de usinagem.
