¿Qué es la perforación y el taping

En el ámbito de la fabricación CNC (Computer Numerical Control), la perforación y el troqueo son procesos fundamentales que desempeñan un papel crucial en la creación de componentes funcionales. Ya sea produciendo un soporte simple o un bloque de motor complejo, estas operaciones permiten la creación de agujeros y roscas que permiten montar, conectar o fijar piezas. Este blog explora lo que implican la perforación y el roscado, cómo se ejecutan en máquinas CNC y por qué son esenciales en la fabricación moderna.

Comprender la perforación en mecanizado CNC

La perforación es el proceso de crear agujeros cilíndricos en una pieza de trabajo utilizando una herramienta de corte giratoria llamada broca. En una máquina CNC, esta operación es altamente precisa, con el controlador de la máquina dictando la posición exacta, la profundidad y la velocidad del taladro. A diferencia de la perforación manual, que se basa en la habilidad del operador para mantener la precisión, la perforación CNC asegura resultados consistentes lote tras lote. Por ejemplo, un centro de mecanizado CNC puede perforar docenas de agujeros en un bloque de motor, cada uno posicionado con precisión a nivel de milímetro, una tarea que consumiría mucho tiempo y sería propensa a errores si se realizaba manualmente.

La mecánica de la perforación CNC

La perforación CNC comienza con un diseño digital con las coordenadas, el diámetro y la profundidad del agujero especificados. La máquina CNC coloca entonces la broca utilizando sus ejes lineales (X, Y, Z) y la gira a una velocidad programada. La velocidad de alimentación, o la velocidad con que la broca avanza en la pieza de trabajo, se controla cuidadosamente para coincidir con el material que se está perforando. Por ejemplo, la perforación de aluminio requiere una velocidad y velocidad de alimentación diferentes que la perforación de acero inoxidable para prevenir el desgaste de la herramienta y asegurar un orificio limpio. Las máquinas CNC avanzadas pueden incluso realizar perforación en agujeros profundos, donde la profundidad del agujero es varias veces su diámetro, retrayendo periódicamente la broca para limpiar las virutas y enfriar la herramienta.

Explorar el Tapping: Crear hilos internos

El roscado es el proceso de cortar roscas internas en un orificio pre-perforado, lo que le permite aceptar un tornillo o perno. Esta operación es esencial para la fabricación de piezas que deben fijarse juntas. En una máquina CNC, el troqueo se ejecuta con una herramienta de troqueo, que se asemeja a un tornillo con bordes de corte. La máquina CNC controla la rotación del grifo y la velocidad de alimentación para garantizar que las roscas se corten uniformemente y al paso correcto. A diferencia de la rosca manual, que puede resultar en roscas desnudas o cortes desiguales, la rosca CNC proporciona roscas consistentes y de alta calidad cada vez.

La precisión de CNC Tapping

El torneado CNC requiere una coordinación precisa entre la rotación del husillo de la máquina CNC y el movimiento lineal. La máquina debe alimentar el grifo en el agujero a una velocidad que coincida con el paso de la rosca, un proceso llamado "golpeado rígido". Por ejemplo, golpear una rosca de 1/4-20 (20 roscas por pulgada) requiere que el grifo avance 1/20 de una pulgada por cada rotación completa. Las máquinas CNC con capacidades de roscado rígido mantienen esta relación precisa, asegurando que las roscas se corten correctamente. Esta precisión es crítica en aplicaciones como la aeroespacial, donde los hilos sueltos o desnudos pueden comprometer la seguridad de todo un sistema.

El papel de los centros de máquinas de perforación y roscado

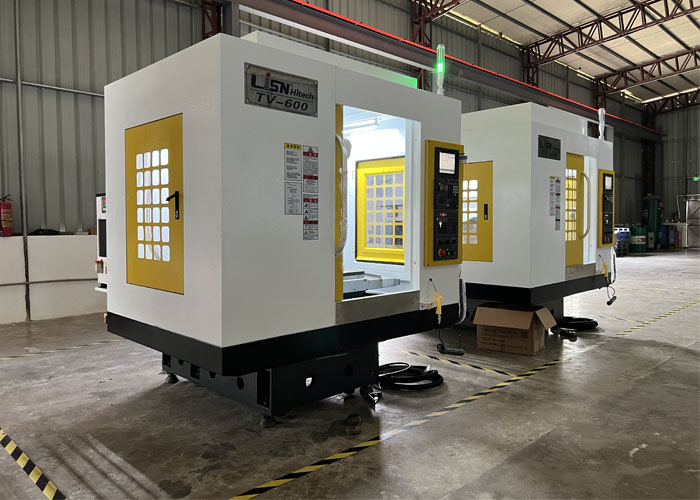

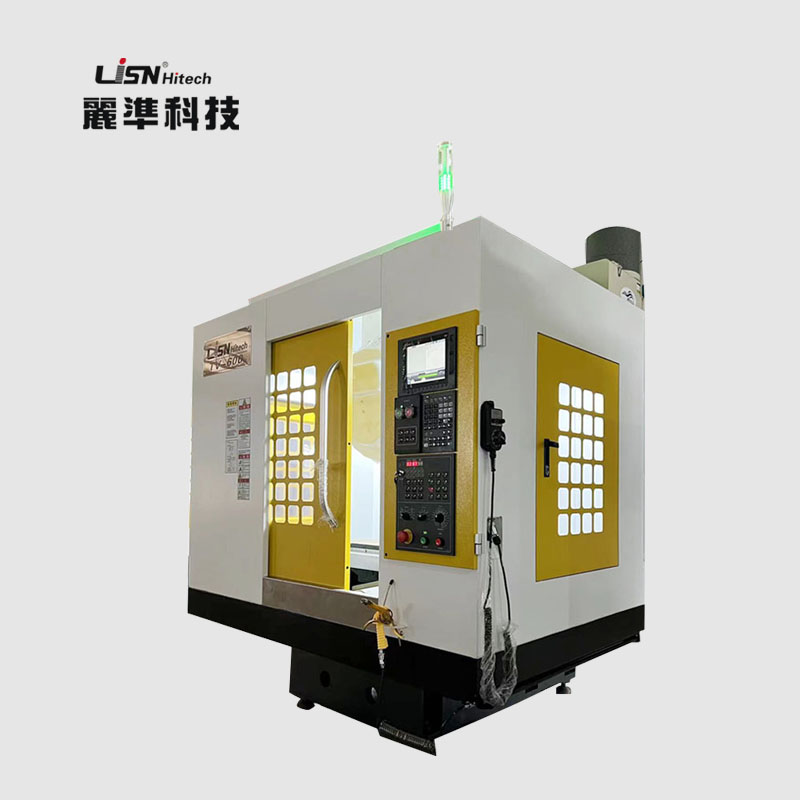

Un centro de máquina de perforación y torneado es una máquina CNC especializada diseñada para sobresalir en estas operaciones. Estas máquinas a menudo cuentan con altas velocidades de husillo, velocidades rápidas de traversión y cambiadores automáticos de herramientas, lo que las hace ideales para producir piezas con múltiples orificios y roscas. Un centro de máquina de perforación y roscado puede cambiar rápidamente entre brocas y grifos, lo que le permite realizar ambas operaciones en una única configuración. Por ejemplo, puede perforar un agujero, cambiar a un grifo y cortar roscas sin reposicionar la pieza de trabajo, ahorrando tiempo y mejorando la precisión.

Ventajas de los Centros Dedicados de Perforación y Máquinas de Tapeado

Los centros dedicados de máquinas de perforación y roscado ofrecen varias ventajas sobre las máquinas CNC de uso general:

Aplicaciones de perforación y roscado en la fabricación

La perforación y la rosca se utilizan en casi todas las industrias manufactureras:

Combinación de perforación, torneado y otras operaciones CNC

En muchos casos, la operación y el aprovechamiento son parte de un proceso de fabricación más grande. Una máquina CNC puede realizar múltiples operaciones, como fresado, torneado, perforación y roscado, en una única configuración, creando piezas complejas de manera eficiente. Por ejemplo, un centro de mecanizado CNC puede fresar la forma de un soporte, perforar orificios para el montaje y roscas de tornillos, todo sin mover la pieza de trabajo. Esto reduce el tiempo de configuración, minimiza los errores y garantiza que todas las características estén perfectamente alineadas.

Conclusión

La perforación y el roscado son procesos esenciales en el mecanizado CNC, lo que permite la creación de orificios y roscas que son vitales para la funcionalidad y el montaje de las piezas. Ya sea realizada en una máquina CNC de uso general o en un centro especializado de máquinas de perforación y roscado, estas operaciones ofrecen la precisión y la consistencia que exige la fabricación moderna. A medida que avanza la tecnología, las máquinas CNC continúan mejorando la velocidad y la precisión de la perforación y el torneado, lo que las hace aún más integrales en industrias que van desde la automoción hasta la aeroespacial. Comprender estos procesos ayuda a arrojar luz sobre la complejidad y precisión detrás de los innumerables productos que usamos todos los días.
