Lo que hay en la máquina CNC

En el mundo impulsado por la precisión de la fabricación moderna, una máquina CNC (Computer Numerical Control) es una maravilla de la ingeniería, combinando hardware y software para transformar diseños digitales en componentes físicos. Comprender lo que se encuentra dentro de una máquina CNC revela la complejidad detrás de su capacidad de producir piezas con precisión a nivel de micrómetro. Este blog explora los componentes principales de una máquina CNC, desde su estructura mecánica hasta su cerebro digital, y cómo trabajan juntos para permitir la fabricación de precisión.

El marco mecánico: los fundamentos de la precisión

En el corazón de cada máquina CNC se encuentra una estructura mecánica rígida diseñada para minimizar las vibraciones y garantizar la estabilidad durante el mecanizado. Este marco típicamente incluye:
La base de la máquina y la columna: Construida de hierro fundido o acero soldado, la base proporciona una base estable, mientras que la columna soporta el husillo y los ejes lineales. Por ejemplo, la base de un molino CNC puede pesar varias toneladas para absorber fuerzas de corte, evitando la desviación de la herramienta que podría comprometer la precisión de la pieza.

Guías lineales y tornillos de bolas: Estos componentes traducen los movimientos del motor de la máquina en un movimiento lineal preciso a lo largo de los ejes X, Y y Z. Los tornillos de bola de alta precisión convierten el movimiento rotacional en movimiento lineal con un mínimo impacto, mientras que las guías lineales aseguran un desplazamiento suave y sin fricción. Un torno CNC los utiliza para mover el reposo de herramienta a lo largo de la pieza de trabajo con precisión a nivel de micrón.

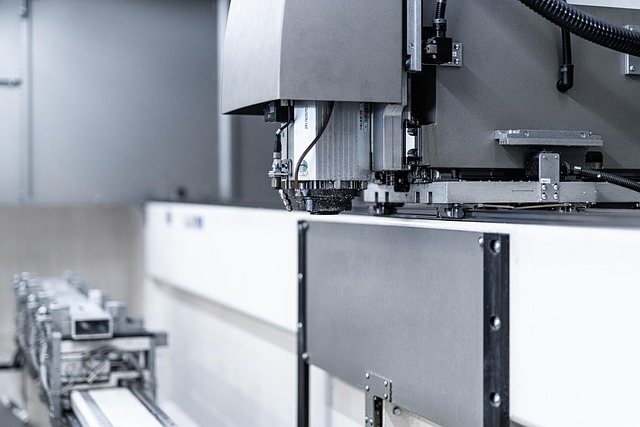

Montaje del husillo: El husillo sostiene la herramienta de corte y la gira a altas velocidades. En un centro de mecanizado CNC, el husillo puede alcanzar velocidades de 10.000-40.000 RPM, lo que permite una eliminación eficiente del material. Los husillos avanzados utilizan rodamientos de cerámica para reducir el calor y el ruido, lo que es crítico para mantener la precisión durante largos ciclos de mecanizado.

El sistema de motor: conducir un movimiento preciso

Las máquinas CNC se basan en sofisticados sistemas de motores para lograr un control preciso del eje:

Servomotores: Estos motores de alta precisión proporcionan la potencia para mover los ejes. A diferencia de los motores estándar, los servomotores incluyen sistemas de retroalimentación (codificadores) que informan constantemente su posición al controlador de la máquina, lo que permite ajustes en tiempo real. Por ejemplo, si un enrutador CNC encuentra resistencia mientras corta metal, el servomotor ajusta su par para mantener la velocidad de alimentación programada.
Motores paso a paso: Comúnmente utilizados en máquinas CNC de nivel de entrada, los motores paso a paso se mueven en pasos discretos, lo que los hace adecuados para aplicaciones menos exigentes. Un router CNC aficionado puede usar motores paso a paso para tallar piezas de madera, donde las tolerancias ajustadas no son críticas.
Electrónica de accionamiento: Estos componentes convierten las señales del controlador en potencia para los motores. Regulan la tensión y la corriente para garantizar un movimiento suave y preciso, incluso cuando la máquina está ejecutando trayectorias de herramientas complejas.

El sistema de herramientas: permitir diversas operaciones de mecanizado

El sistema de herramientas de una máquina CNC es clave para su versatilidad:

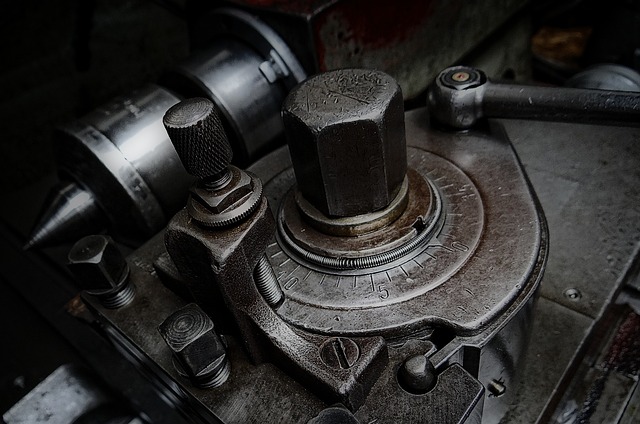

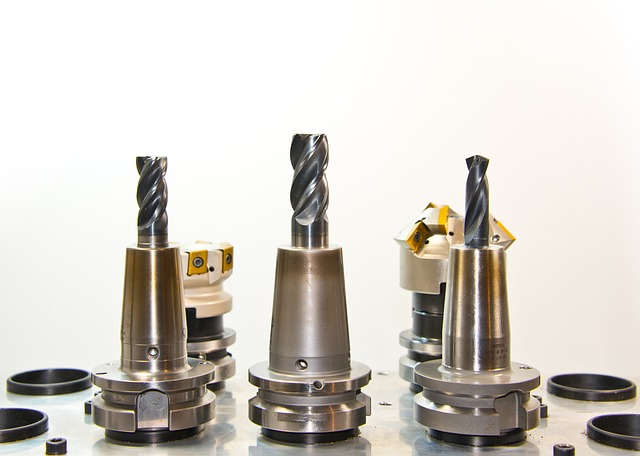

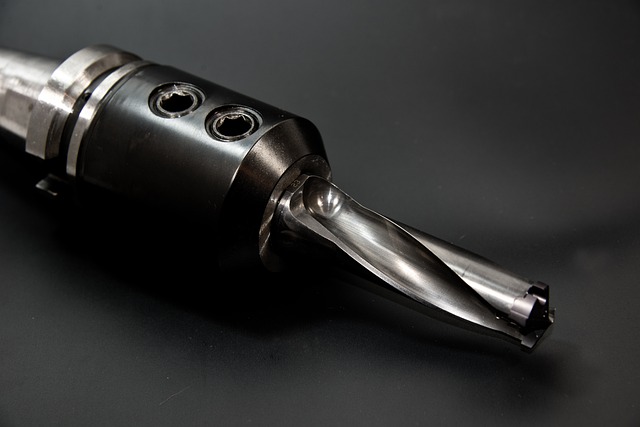

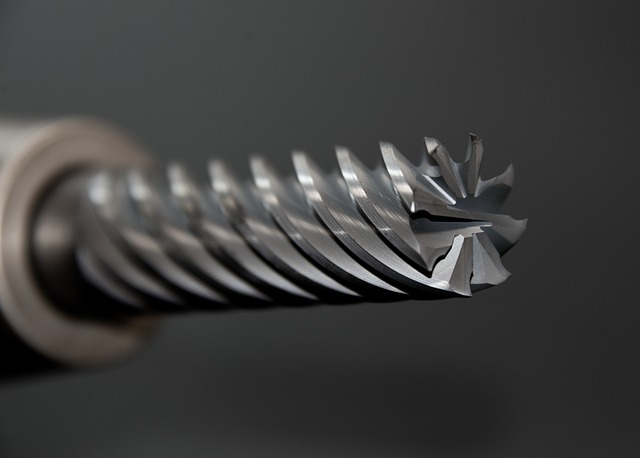

Soportes de herramientas y mandriles: Estos aseguran las herramientas de corte al husillo. En un torno CNC, un mandril sostiene la pieza de trabajo, mientras que una torreta de herramienta sostiene múltiples herramientas de corte. En una fresadora, los pinos o soportes de herramientas agarran molinos extremos, taladros y grifos.
Cambiadores automáticos de herramientas (ATC): Las máquinas CNC avanzadas cuentan con ATC que intercambian automáticamente herramientas durante la operación. Un centro de mecanizado CNC podría tener un magazín de herramientas que contenga 20-100 herramientas, lo que le permite cambiar de un taladro a un molino a un grifo sin intervención manual, lo que mejora la eficiencia para piezas complejas.

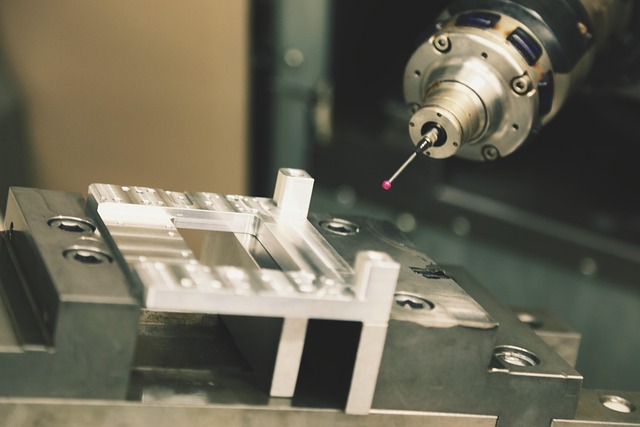

Preseters y sensores de herramientas: Estos dispositivos miden la longitud y el diámetro de la herramienta, asegurando que la máquina compense las variaciones. Un preset de herramienta en un molino CNC puede detectar el desgaste de una broca y ajustar el programa para mantener la precisión de la profundidad del orificio.

El sistema de control: el cerebro de la máquina CNC

El sistema de control es donde las instrucciones digitales se convierten en movimiento físico:
Controlador CNC: Esta unidad de hardware procesa programas de código G y envía señales a los motores. Los controladores modernos utilizan microprocesadores y algoritmos avanzados para manejar movimientos complejos de 3 o 5 ejes. Por ejemplo, el controlador de una máquina CNC de 5 ejes coordina los ejes lineales y de rotación simultáneamente para mecanizar la superficie curva de una pala de turbina.

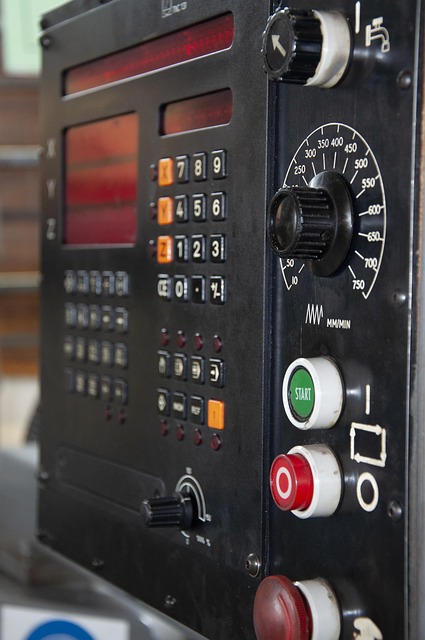

Interfaz hombre-máquina (HMI): La HMI es la ventana del operador a la máquina, con una pantalla táctil o teclado para la carga de programas, la configuración de parámetros y la monitorización en tiempo real. Un operador puede usar la HMI para ajustar las velocidades de alimentación o anular la configuración en un torno CNC durante una operación de prueba.
Integración de software: las máquinas CNC dependen del software para traducir los diseños en instrucciones de la máquina:

Sistemas de refrigeración y gestión de chips: mantener el rendimiento

Para garantizar una calidad de mecanizado consistente, las máquinas CNC incluyen sistemas para gestionar el calor y los desechos:
Sistemas de refrigerante/lubricación: Estos suministran fluido de corte a la interfaz herramienta-pieza de trabajo, reduciendo el calor y la fricción. Un molino CNC de mecanizado de acero puede usar refrigerante de inundación para prevenir el sobrecalentamiento de la herramienta, mientras que un torno puede usar lubricación de niebla para piezas de aluminio.
Transportadores y extractores de virutas: Estos eliminan virutas y desechos del área de trabajo, evitando la acumulación que podría interferir con el mecanizado. Un centro de mecanizado CNC horizontal podría tener un transportador de virutas en espiral para llevar la barra de los agujeros profundos.

Características de seguridad: Protección de operadores y equipos

Las modernas máquinas CNC incorporan múltiples mecanismos de seguridad:
Botones de parada de emergencia: Estos detienen inmediatamente todo el movimiento de la máquina en caso de un error o peligro. Enclavamientos del recinto: Los guardias alrededor del área de trabajo detienen la máquina si se abre, protegiendo a los operadores de las partes móviles. Protección contra sobrecarga: Los sensores detectan fuerzas o temperaturas excesivas, apagando la máquina para evitar daños. Por ejemplo, un torno CNC se detendrá si una herramienta se rompe y causa una vibración excesiva.

Conclusión: La suma de sus partes

Una máquina CNC es más que una colección de componentes; Es una sinfonía de mecánica, electrónica y software trabajando al unísono para lograr la precisión de fabricación. Desde la base rígida que ancla sus movimientos hasta el controlador que interpreta las instrucciones digitales, cada parte desempeña un papel en la transformación de un modelo CAD en un producto tangible. A medida que avanza la tecnología, con controladores más rápidos, software más inteligente y materiales más duraderos, las capacidades de las máquinas CNC continúan expandiéndose, impulsando la innovación en industrias desde la aeroespacial hasta los dispositivos médicos. Comprender lo que se encuentra dentro de estas máquinas revela no solo su complejidad, sino también las infinitas posibilidades que desbloquean en la fabricación moderna.
