O que é o processo CNC na fabricação

No cenário de fabricação moderno, o processo CNC (Computer Numerical Control) é a pedra angular da precisão e eficiência. Máquinas CNC transformaram a fabricação tradicional, permitindo a produção automatizada e de alta precisão que antes era inimaginável. Este blog descreve o processo CNC na fabricação, explorando suas etapas-chave, o papel das máquinas CNC e por que se tornou indispensável em várias indústrias.

Fundação: Design e Programação

O processo CNC começa com a fase de projeto, onde os engenheiros usam o software CAD (Computer-Aided Design) para criar modelos detalhados 2D ou 3D da peça. Estes modelos definem cada dimensão, curva e característica com precisão, servindo como plano para a máquina CNC. Por exemplo, projetar um componente aeroespacial complexo em CAD garante que todos os buracos, fendas e superfícies cumpram com tolerâncias estritas.
Uma vez que o projeto é finalizado, o próximo passo é programar a máquina CNC usando o software de fabricação assistida por computador (CAM). CAM converte o modelo CAD em instruções legíveis por CNC, conhecidas como código G. Este código dita os movimentos da máquina CNC, velocidade do fuso, mudanças de ferramenta e parâmetros de corte. Um programador deve considerar fatores como o tipo de material, a geometria da ferramenta e o acabamento de superfície desejado para otimizar o código G. Por exemplo, a usinagem de uma peça de titânio em um moinho CNC requer parâmetros de código G diferentes do que a usinagem de uma peça de alumínio, devido à maior resistência e retenção de calor do titânio.

Preparação do material e configuração da máquina

A escolha do material certo é crucial para o processo CNC. Os materiais comuns incluem metais como alumínio, aço e titânio, bem como plásticos e compostos. O material deve ser adequadamente preparado - cortado ao tamanho, desbarbado e limpo - para garantir uma usinagem suave. Por exemplo, um bloco de alumínio 6061 é fresado até dimensões ásperas antes de ser carregado em um torno CNC para torneamento preciso.

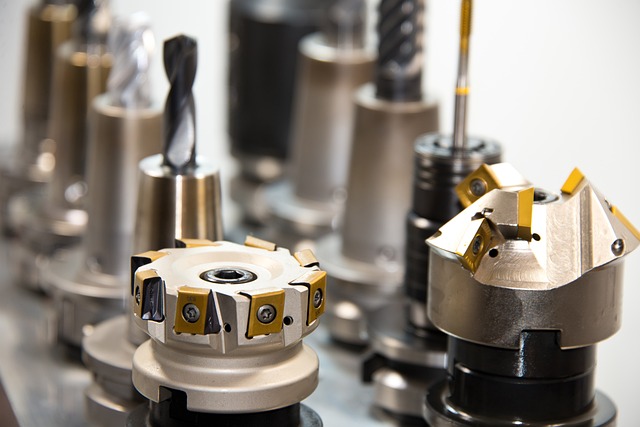

A configuração da máquina CNC envolve a fixação da peça de trabalho na mesa de trabalho usando pinças ou fixações para evitar o movimento durante a usinagem. As ferramentas de corte apropriadas são instaladas no fuso da máquina ou no trocador de ferramentas. Para um centro de usinagem CNC que produz várias peças, os trocadores de ferramentas trocam automaticamente entre brocas, fresadores e reamers, aumentando a eficiência. A calibração também é essencial: os eixos da máquina são zerados para garantir que a ferramenta comece na posição correta em relação à peça de trabalho.

O núcleo: Operações de usinagem CNC

Com a máquina CNC programada e configurada, o processo de usinagem começa. Máquinas CNC podem realizar várias operações:

Fresamento

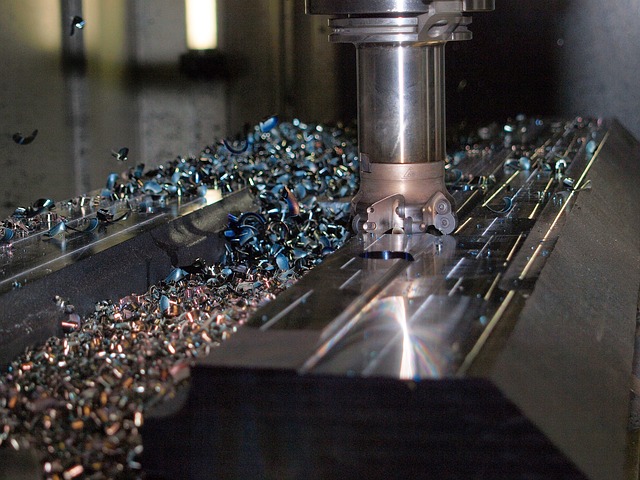

Na fresagem CNC, um cortador rotativo remove material da peça de trabalho. A máquina pode mover-se ao longo de múltiplos eixos (X, Y, Z e até o 4º/5º eixo para peças complexas) para criar superfícies planas, fendas, buracos e contornos 3D. Por exemplo, um moinho vertical CNC pode usinar um recinto de plástico com cortes precisos para botões e portas, garantindo um ajuste perfeito para eletrônica interna.

Girando

Torneamento CNC envolve a rotação da peça de trabalho enquanto uma ferramenta estacionária molda-a em formas cilíndricas. Tornos CNC são ideais para a produção de eixos, caixas e peças roscadas. Um torno CNC pode transformar uma haste de aço em um eixo de motor de precisão, completo com roscas e sulcos, em uma única configuração.

Perfuração e Tapping

As máquinas de perfuração CNC criam buracos com alta precisão, enquanto as operações de tappagem cortam roscas internas. Para um bloco de motor usinado por CNC, o processo inclui a perfuração de dezenas de buracos para parafusos e passagens de refrigerante, cada um posicionado com precisão de nível milimétrico.
Ao longo do processo, a máquina CNC segue o código G estritamente, mantendo tolerâncias tão apertadas quanto ±0,01 mm. Sensores monitoram desgaste, temperatura e vibrações da ferramenta, com algumas máquinas avançadas ajustando parâmetros em tempo real para manter a qualidade.

Controle de Qualidade e Pós-Processamento

Após a usinagem, as peças são submetidas a um rigoroso controle de qualidade. Os operadores usam calipers, máquinas de medição de coordenadas (CMMs) ou scanners ópticos para verificar as dimensões em relação ao modelo CAD. Por exemplo, um implante médico fresado por CNC é digitalizado para garantir que coincida com a anatomia única do paciente dentro de tolerâncias estritas.
As etapas de pós-processamento melhoram a funcionalidade e a aparência da peça:

Os benefícios dos processos CNC na fabricação

Conclusão

O processo CNC na fabricação é uma mistura de precisão de projeto, experiência em programação e automação de máquinas CNC. Desde modelos CAD até peças acabadas, cada etapa aproveita a tecnologia CNC para fornecer precisão, eficiência e confiabilidade. À medida que as indústrias exigem componentes cada vez mais complexos e de alta qualidade, o processo CNC – impulsionado por máquinas CNC avançadas – permanecerá na vanguarda da fabricação moderna, permitindo a inovação em todo o setor aeroespacial, automotivo, médico e além.
